BARRIERE DI SICUREZZA EFESTO

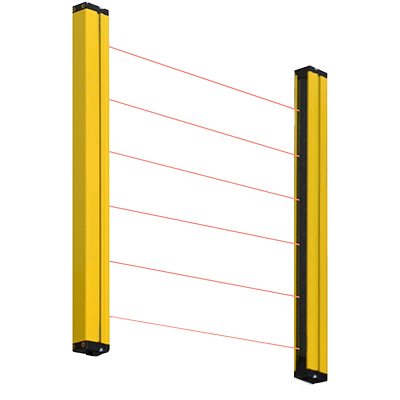

La barriera di sicurezza EFESTO4 è un sistema optoelettronico multiraggio (ESPE) di Tipo4 per la protezione delle persone esposte a macchine o impianti pericolosi. EFESTO4 è composta da un’unità trasmettitore e ricevitore sincronizzati tra loro mediante link ottico. Le uscite di sicurezza sono allo stato solido con possibilità di trasformale in uscite a relè utilizzando gli opportuni moduli di interconnessione. La serie EFESTO4 è suddivisa in diversi modelli in base alle funzioni implementate. Questo garantisce al cliente di scegliere il modello più adeguato di barriera in base alle sue esigenze. Per completare la gamma sono disponibili i moduli di interconnessione per l’interfacciamento diretto della barriera senza passare dal quadro macchina.
- Sincronizzazione Tx Rx ottica
- Conicità emettitori/ricevitori 5°totali
- Lunghezza d’onda 940nm
- Risoluzioni 14, 20, 30, 40, 55, 65, 175, 185, 320, 330 mm
- Portata massima 6 – 15 – 30 – 60m in funzione della risoluzione e del modello
- Altezza protetta da 200mm a 3000mm
- Velocità massima rilevamento 3,3m/s (rilevamento bastone di prova lunghezza 150mm)
- L’angolo di rilevamento è indipendente dall’angolo di ingresso nella zona protetta
- Uscite statiche 2PNP – 500mA protette da cortocircuito e sovraccarico
- Connettori M12 5/8 poli oppure M23 17 poli in funzione del modello/opzioni
- Alimentazione 24Vcc ± 10% PELV
- Tempo di risposta da 5 a 30 ms in funzione del numero dei raggi
- Lunghezza max collegamenti 100m
- Meccanica Estruso alluminio, sezione 36×50, giallo RAL 1.021
- Grado di protezione IP 65
- Umidità relativa 5 – 95%
- Temperatura di funzionamento 0 ÷ 65 °C
- Livello di sicurezza Tipo 4 – SIL 3 – SILCL 3 – PL e – Cat. 4
